До 20 kg товар и до 2100 mm височина на палетизиране
Палетизирането е една от най-повтаряемите и физически натоварващи операции в края на производствената линия. Готовото палетизиращо решение на DOBOT автоматизира вземането и подреждането на кашони с колаборативен робот DOBOT CR20A , с товароносимост до 20 kg и работен радиус до 1700 mm . В зависимост от конфигурацията максималната височина на палетизиране достига 1740 mm при стандартна колона или 2100 mm при версия с повдигаща колона. Тим Марк проектира и интегрира решението според размерите и теглото на опаковките, палета, необходимата схема на подреждане и производствения цикъл.
Заявете консултацияDOBOT предлага работа с единичен или двоен вакуумен захват.
Според техническите характеристики на палетизиращата станция:
Реалната скорост зависи от теглото и размерите на кашоните, както и от схемата на подреждане върху палета.
Пакетът за палетизиране DOBOT е разработен специално за бързо конфигуриране на палетизиращи приложения.
Според производителя основната настройка може да бъде направена за около 30 минути без необходимост от програмиране.

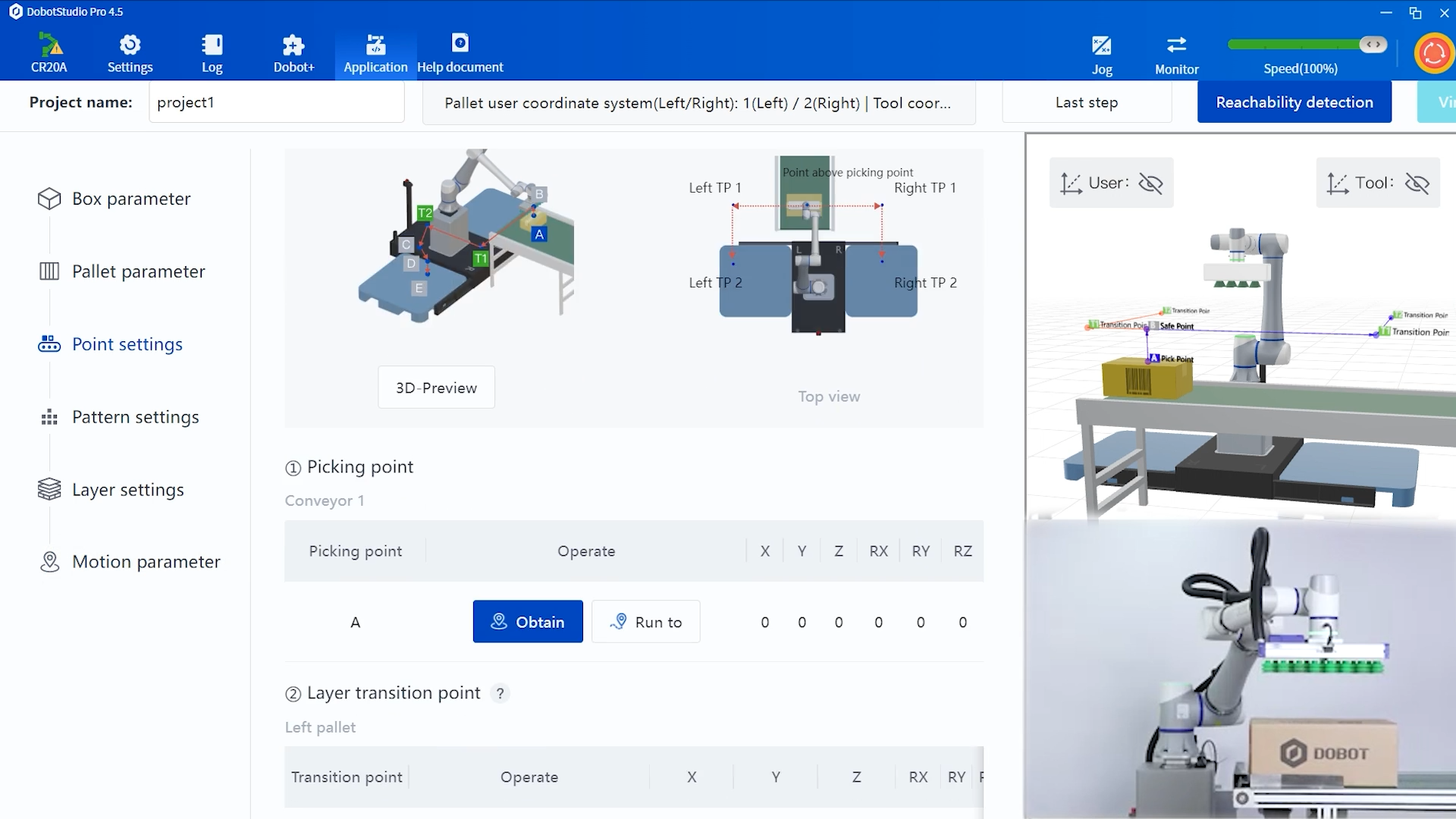

Операторът работи с воден интерфейс, чрез който задава параметрите на кашоните, палета и начина на подреждане. Това улеснява промяната на конфигурацията при нов продукт или различна схема на палетизиране.
Стандартната версия използва фиксирана колона с височина 1150 mm.
Основни характеристики:
Версията с повдигаща колона е предназначена за по-високи палети.
Колоната може да се повдига с до 900 mm, което увеличава максималната височина на палетизиране до 2100 mm.
Основни характеристики:
За всеки кашон могат индивидуално да бъдат зададени:
Това позволява движението да бъде съобразено с разлики в размера на кашоните и височината на палета.
Не е необходимо да се оставят прекалено големи свободни разстояния между продуктите, което позволява по-компактна конфигурация на готовия палет.
При продукти, при които между отделните слоеве е необходим разделителен лист, пакетът за палетизиране DOBOT поддържа автоматизирано вземане и поставяне на междинни листове.
Функцията се настройва чрез три основни позиции:
DOBOT посочва функцията като подходяща в частност за хранително-вкусовата промишленост и производството на напитки, където междинните слоеве могат да подобрят стабилността на готовия палет.
Стандартната конфигурация на DOBOT включва:
Като опции DOBOT предлага таблет, устройство за обучение и вакуумен захват.
Стандартната палетизираща основа интегрира електрическата система и комуникационните компоненти на станцията.
Конструкцията е модулна и разполага с предвидени позиции за мотокар, което улеснява преместването на станцията при необходимост от работа на друга производствена линия.

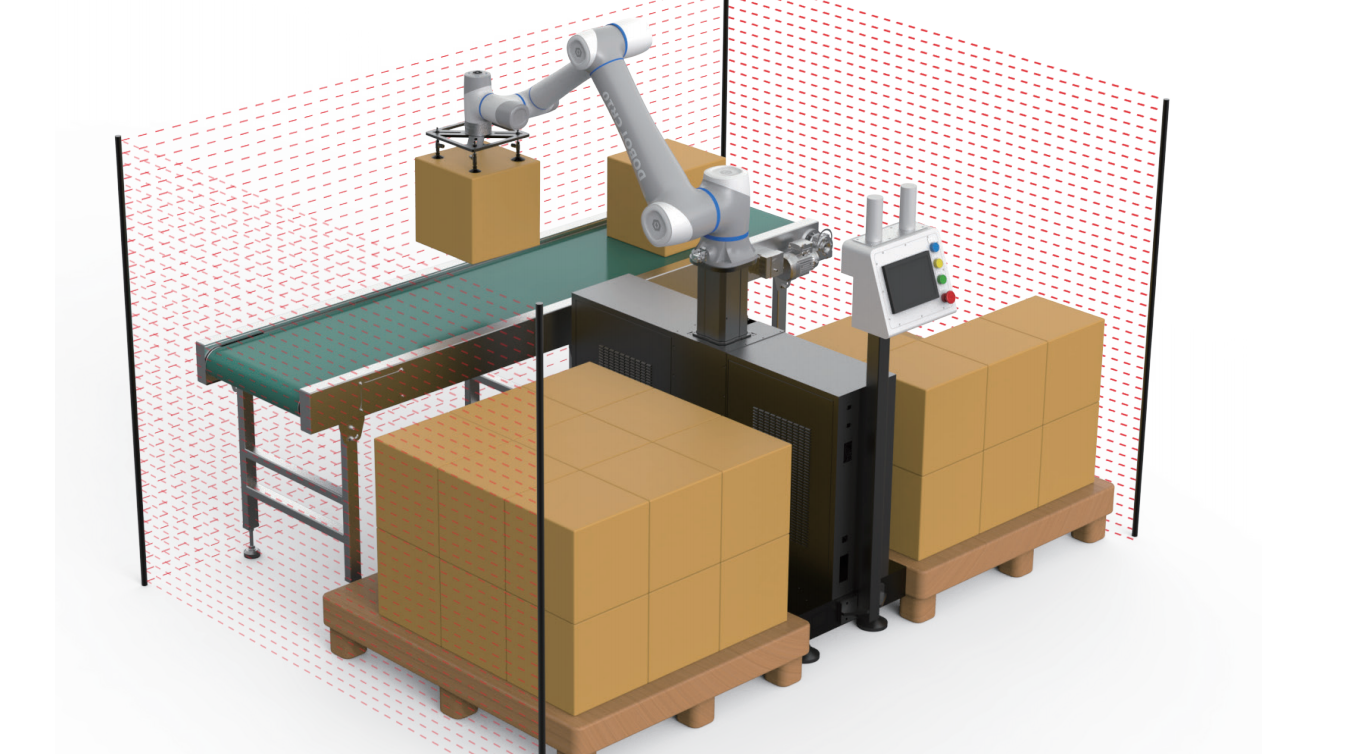

Външният терминален панел разполага с бързи връзки за управляващи сигнали и резервирани I/O интерфейси, чрез които към станцията могат да бъдат свързвани устройства за безопасност.
Конкретните мерки за безопасност се определят според оценката на риска и организацията на работната зона.
Характеристика | CR20A с фиксирана колона | CR20A с повдигаща колона |
|---|---|---|
Максимален товар | 20 kg | 20 kg |
Работен радиус | 1700 mm | 1700 mm |
Максимална височина | 1740 mm | 2100 mm |
Скорост при единично вземане | до 8 бр./мин. | до 8 бр./мин. |
Скорост при двойно вземане | до 12 бр./мин. | до 12 бр./мин. |
Заемана площ | 1350 × 2220 mm | 1350 × 2220 mm |
Тегло на станцията* | 300 kg | 300 kg |
Типична мощност | 3000 W | 3000 W |
Работна температура | 10°C - 50°C | 10°C - 50°C |
Защита на робота | IP54 | IP54 |
Защита на станцията | IP20 | IP20 |
*Посоченото от DOBOT тегло на станцията не включва роботизираната ръка и крайния изпълнителен механизъм.
DOBOT позиционира палетизиращото решение за приложения в:
Системата е особено подходяща там, където се търсят височина до 2100 mm, товар до 20 kg, различни схеми на подреждане или възможност за преместване на станцията между производствени линии.
Изпратете кратко описание или снимка / видео на процеса. Ще се върнем с преценка на приложението и подходящо решение.
